아파트나 주택에 거주하시다 보면 분전함을 오며 가며 보실 수 있을 텐데요
분전함은 전기를 분리해서 뿌려주는 역할도 하지만 가장 중요한 역할 중 하나는
바로 차단기라고 볼 수도 있습니다.
전기를 공급하는 것도 중요하지만, 문제가 발생했을 때 , 적절한 시점에서 차단하는 것도
아주 중요합니다.
오늘은 이런 전기를 차단하는 장비 중 하나인 배선용 차단기 (MCCB)에 대해
알아보겠습니다.
MCCB란?
MCCB( Molded Case Circuit Breaker) 배선용 차단기
합선이나 과부하가 발생할 시 회로를 차단하며, 주목적은 과부하 차단입니다.
▶ 배선(전선)

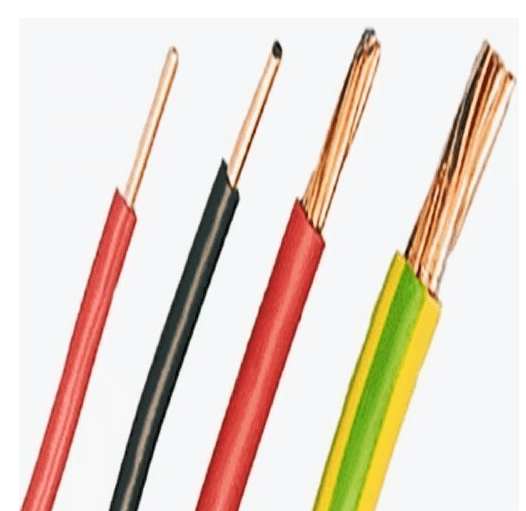

전기선을 구경하다 보면, 어떤 선은 아주 얇고 , 어느 선은 아주 굵은 것을 볼 수가 있는데요
평균적으로 전선의 두께가 두꺼워질수록 더 많은 전류가 흐를 수 있으며, 반대로 두께가
얇아진다면 허용되는 전류 역시 줄어듭니다.
또한 전류는 흐르면서 원자들과 부딪히면서 열이 일어나는데, 전류가 많이 흐를수록
열이 많이 발생합니다. 즉 위에서 말했든 얇은 선으로 허용전류 이상의 전류를 흘려보내면
필요 이상의 열이 발생하게 되어 화재의 위험이 생깁니다.
즉 배선용 차단기의 메인 목적은, 전선에 허용 전류 이상의 전류가 흘렀을 때 화재 등을 예방하기 위해
자동적으로 전류를 끊는 것입니다.
(전류를 끊으면 전선의 온도가 올라가지 않겠죠?)
동작원리
MCCB 내부에는 Bi-Metal이라는 금속이 포함되어 있습니다.
* Bi-Metal: 특성이 다른 두 가지 금속을 접합시킨 것
이 바이메탈을 통해 열(과부하 등)이 발생하면 열 특성이 적은 금속 방향으로 휘게 됩니다.
만약 규정치 이상의 전류 (과부하)가 흐르게 된다면 Bi-Metal에 열이 발생하게 되고, 바이메탈은
특성상 열이 적은 쪽으로 휘게 됩니다.
결론적으로 트립 바가 회전하게 되고 트립이 이루어집니다.

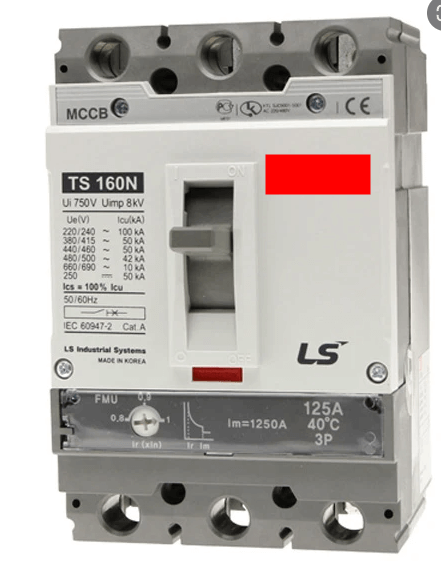

배선용 차단기 (MCCB)의 외함에는 사진과 같이 허용되는 전류가 표기되어 있습니다.
만약 20A라고 표기된 MCCB에 20A의 전류가 흐른다면 차단기는 OFF로 떨어져 버린다
(정상 작동하는 것이지요 ㅎㅎ)
MCCB 못지않게 중요한 게 전선인데요
배선용 차단기만 믿고 전선을 약한 것을 쓴다면 화재의 위험에 노출되기 십상입니다.
= 20A 짜리 배선용 차단기를 쓰면서, 19A의 전류를 쓰면 당연히 차단기는 전류를 차단하지 않습니다.
그런데 전선은 15A짜리를 쓴다면?
당연히 차단기는 작동하지 않을 테고, 전선은 타서 녹고 있을 것입니다.
필자의 생각
오늘은 집에서도 간단하게 볼 수 있는 전기 차단기의 구조와 작동원리에 대해 알아보았는데요,
일상생활에서 전기를 쓰다 보면, 무감각해질 수 있지만 과전류는 무서운 것이며, 화재의
위험에 늘 노출되어 있습니다.
그러니 배선용 차단기의 원리를 알아두시고, 우리 집 차단기는 몇 A짜리인지
전선은 몇 A짜리로 호환성이 맞게 적용되고 있는지 확인해 보시기 바랍니다.
